In der komplizierten Welt des Maschinenbauten Stempelte Stützringe oder Schnappringe - spielen eine entscheidende, aber oft unterschätzte Rolle. Diese kleinen kreisförmigen Befestigungselemente, die typischerweise aus dünnen Metallblättern unter Verwendung von Stamping-Techniken mit hoher Präzision hergestellt werden, sind so ausgelegt, dass Komponenten auf Wellen oder innerhalb von Gehäusen sichergestellt werden, um eine axiale Positionierung zu gewährleisten, ohne dass Gewindeverletzer oder komplexe Bearbeitung erforderlich sind.
Im Gegensatz zu ihren drahtgeformten Gegenstücken, die in Form gebogen werden, werden durch einen kaltbildenden Prozess ein Stempelcirklilnen gebildet, das eine größere Konstruktionsflexibilität, engere Toleranzen und verbesserte Trageigenschaften ermöglicht. Ihre Fähigkeit, bei geringen Kosten zu geringen Kosten herzustellen und gleichzeitig die strukturelle Integrität aufrechtzuerhalten, hat sie in den Bereichen Automobil-, Luft- und Raumfahrt-, Industriemaschinen- und Unterhaltungselektronik-Sektoren unverzichtbar gemacht.
In diesem Artikel werden die Herstellungsprinzipien, funktionalen Vorteile, materielle Überlegungen und erweiterte Anwendungen von Stempeln von Circlips untersucht und ihre wachsende Bedeutung in modernen mechanischen Systemen hervorgehoben.
Herstellungsprozess und strukturelles Design
Stempelcirclips werden mithilfe der progressiven Stempelstechnologie hergestellt, bei der flaches Blech durch eine Reihe von Werkzeugstationen, die die endgültige Komponente mit hoher Wiederholbarkeit schneiden, bilden und formen. Diese Methode ermöglicht es den Herstellern, Tausende identischer Teile pro Stunde zu produzieren und gleichzeitig eine enge dimensionale Kontrolle aufrechtzuerhalten.
Zu den wichtigsten Designmerkmalen gehören:
Segmentierte oder vollständige Konfigurationen: Abhängig von der Anwendung können Circlips eine offene Lücke für die Installation oder einen vollständigen 360-Grad-Ring mit einer Split für die Kompressionsanpassung haben.
Interne oder externe Retentionsprofile: Interne Kreisels passen in Rillen in einer Bohrung, während externe Typen auf einer Welle sitzen, um Komponenten zu halten.

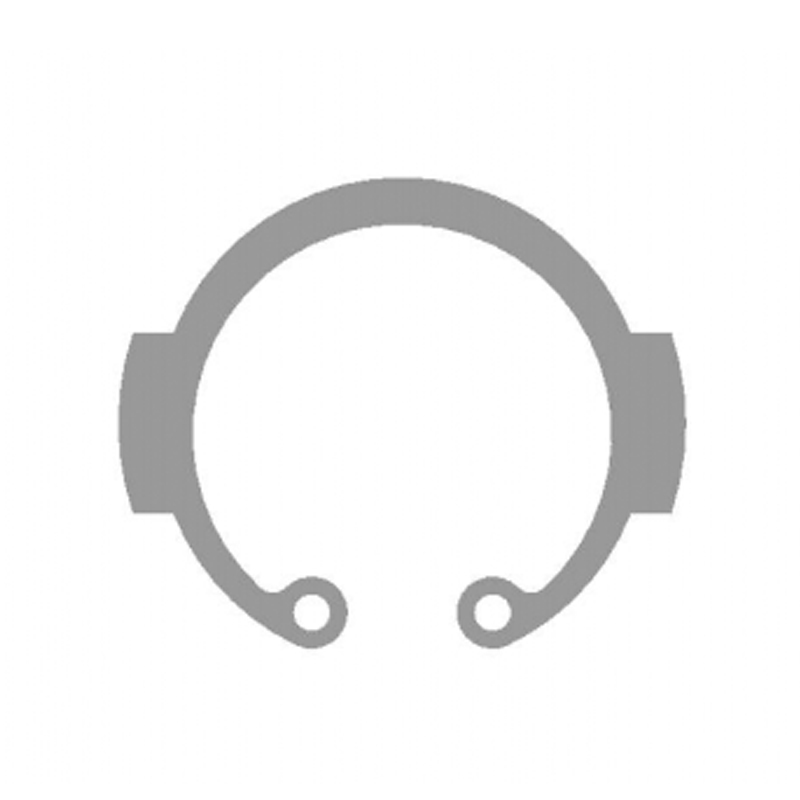

Retentions -Registerkarten oder Laschen: Einige Designs enthalten kleine Vorsprünge oder Löcher, die eine einfache Entfernung mit speziellen Zangen oder Werkzeugen ermöglichen.
Oberflächenbehandlungen: Optionen wie Zinkbeschichtung, Phosphatbeschichtung oder Schwarzoxid verbessern die Korrosionsbeständigkeit und verringern die Reibung während der Installation.
Die gestempelte Konstruktion ermöglicht die Integration in kompakte Baugruppen, bei denen Platzbeschränkungen traditionelle Befestigungselemente unpraktisch machen.
Funktionale Vorteile gegenüber alternativen Haltermethoden
Im Vergleich zu anderen Befestigungslösungen wie Gewindemuttern, Klebstoffen oder Drahtkreisen bieten Stempelcirclips verschiedene Vorteile:
Kosteneffektive Produktion: Der Hochgeschwindigkeits-Stempelprozess senkt die Einheitenkosten erheblich, insbesondere in den Produktionsläufen mit großer Volumen.
Raumeffizienz: Der Betrieb im minimalen axialen Raum entwickelt, wodurch sie ideal für miniaturisierte oder dicht gepackte Baugruppen ideal sind.
Einfache Installation und Entfernung: Im Gegensatz zu Gewindeverletzern erfordern sie kein Anziehungsdrehmoment und können mit automatisierten Feeder oder manuellen Werkzeugen schnell installiert werden.
Hohe Belastungskapazität: Wenn diese Ringe ordnungsgemäß in einer bearbeiteten Rille sitzen, bieten sie auch unter dynamischen Belastungsbedingungen eine zuverlässige axiale Retention.
Vibrationswiderstand: Der radiale Griff des gestempelten Profils hilft dabei, die Position in Umgebungen aufrechtzuerhalten, die für mechanische Schock oder Schwingung anfällig sind.
Diese Vorteile machen Stempelcirclips in Anwendungen besonders wertvoll, bei denen für die Wartung oder Reparatur Demontage erforderlich ist.
Materialauswahl und Leistungsüberlegungen
Die Materialauswahl spielt eine zentrale Rolle bei der Bestimmung der Leistungsmerkmale des Stempelns von Kreisen. Gemeinsame Optionen sind:
Kohlenstoffstahl: bietet hohe Festigkeit und Verschleißfestigkeit; häufig in hochkarätigen mechanischen Systemen verwendet.
Edelstahl (Austenitische oder martensitische Noten): bevorzugt in korrosiven Umgebungen wie Meeres-, chemischer Verarbeitung oder Geräte für Lebensmittelqualität.
Phosphorbronze: Ausgewählt für ihre elektrischen Leitfähigkeit und niedrigem Rangleichterungen, die häufig in Motor- und Lageranwendungen zu finden sind.
Plattierte Legierungen: Beschichtungen wie Zink, Nickel oder Chrom verbessern die Korrosionsresistenz und die Ästhetik in sichtbaren Komponenten.
Jede Materialauswahl muss Faktoren wie Betriebstemperatur, Exposition gegenüber Feuchtigkeit oder Chemikalien sowie die erwartete Lebensdauer berücksichtigen.
Anwendungen in verschiedenen Branchen
Aufgrund ihrer Vielseitigkeit und Effizienz werden in mehreren Branchen weit verbreitet: Stempelkreiklammern werden weit verbreitet:
1. Automobilindustrie
In Übertragungen, Differentialen, Lenksystemen und Suspensionsanordnungen verwendet, um Lager, Zahnräder und Buchsen zu erhalten.
2. Industriemaschinen
Integraler Bestandteil hydraulischer Zylinder, Getriebe und motorgetriebener Geräte, bei denen eine präzise Komponentenausrichtung und -retention von entscheidender Bedeutung sind.
3. Elektronik und Geräte
In Motoren, Lüftern und rotierenden Komponenten innerhalb von Heimattätern und Unterhaltungselektronik verwendet, um eine kompakte und zuverlässige Montage zu gewährleisten.
4. Luft- und Raumfahrt und Verteidigung
Verwendet in Betätigungssystemen, Fahrradmechanismen und Avionikmodulen, bei denen Gewichtsreduzierung und Zuverlässigkeit unerlässlich sind.
5. Medizinprodukte
In chirurgischen Instrumenten und diagnostischen Geräten gefunden, bei denen eine einfache Sterilisation und schnelle Demontage wichtig ist.
Ihre Anpassungsfähigkeit sowohl an statische als auch dynamische Belastungen sorgt für eine anhaltende Nachfrage in einem breiten Spektrum mechanischer Systeme.
Integration in Smart Manufacturing und Automatisierung
Wenn sich die Herstellungsprozesse zu einer größeren Automatisierung und Präzision entwickeln, werden Stempelcirclips zunehmend in Roboter -Montage -Linien und intelligente Befestigungssysteme integriert:
Automatische Fütterungssysteme: Vibrationsschalenfutterhäuschen und lineare Spursysteme ermöglichen eine schnelle, fehlerfreie Einführung von Circlips in Subassemblys.
Qualitätsinspektionstechnologien: Vision Systems und Sensoren überprüfen die korrekte Installation und Orientierung in Echtzeit.
Design für die Herstellbarkeit (DFM): Ingenieure optimieren die Abmessungen der Circlip -Rillen und die Materialauswahl frühzeitig in der Produktentwicklung, um die Produktion zu optimieren und das Ausfallrisiko zu verringern.
Vorhersagewartungsintegration: In hochwertigen Geräten überwachen eingebettete Sensoren die Spannungsniveaus und Verschleißmuster um mit Circlip-bestehende Komponenten, um Fehler zu antizipieren, bevor sie auftreten.
Diese Fortschritte tragen zu einem höheren Durchsatz, einer verbesserten Zuverlässigkeit und einer verringerten Ausfallzeit in fortschrittlichen Fertigungsumgebungen bei.
Herausforderungen und Einschränkungen
Trotz ihrer vielen Vorteile ist das Stempeln von Kreisen nicht allgemein anwendbar. Zu den wichtigsten Herausforderungen gehören:
Anforderungen an die Bearbeitung von Rillen: Die richtige Funktion hängt von präzise bearbeiteten Rillen in der Paarungswelle oder dem Gehäuse ab und verleiht Komponentenkonstruktionen Komplexität.
Lastbeschränkungen: Obwohl sie für mäßige axiale Kräfte geeignet sind, können sie unter extremen radialen oder Torsionsspannungen nicht gut funktionieren.
Korrosionsfälligkeit: Ohne ordnungsgemäße Beschichtungen oder Materialauswahl kann die Exposition gegenüber Feuchtigkeit zu vorzeitiger Verschlechterung führen.
Installationsfehler: Unangemessene Sitzplätze oder Schäden während der Installation können die Aufbewahrung beeinträchtigen und zu einem Systemausfall führen.
Sorgfältige Engineering und Qualitätskontrolle sind wichtig, um eine langfristige Leistung zu gewährleisten.
Innovationen und zukünftige Trends
Mit Blick auf die Zukunft konzentrieren sich die kontinuierlichen Forschungs- und Entwicklungsbemühungen auf die Verbesserung der Effizienz, Haltbarkeit und Anpassungsfähigkeit von Stempeln von Circlips:
Fortgeschrittene Oberflächenbehandlungen: Nanobeschichtungen und selbstlubrizierende Oberflächen zielen darauf ab, die Lebensdauer zu verlängern und den Verschleiß zu verringern.
Additive Manufacturing Integration: Experimentelle Verwendung von 3D-gedruckten Werkzeugen für Prototypen und Circlip-Produktion mit niedrigem Volumen.
Hybridhalterungslösungen: Kombinieren gestempelter Kreiser mit klebender Bindung oder Überlemes für die multifunktionale Befestigung.
Intelligente Konzepte für Smart-Verschluss: Entwicklung eingebetteter RFID-Tags oder dehnungsempfindlicher Materialien zur Überwachung und Rückverfolgbarkeit.
Diese Innovationen spiegeln eine breitere Verschiebung in schlauer und widerstandsfähigere mechanische Befestigungssysteme wider, die den Anforderungen des Engineerings der nächsten Generation erfüllen können.
